产品介绍

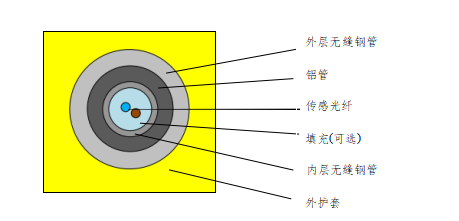

油井测温光缆是一种专业油井下温度监测、振动监测的一种传感光缆。光缆由内松套无 缝钢管、铝层、外厚壁无缝钢管和外护套四层结构组成，光纤采用耐氢损的碳+HT涂覆的 150℃中温光纤。产品具有很强的机械性能和密封性能， 适合用于 2000 米以上的常温井测温应用。
产品特点
◆ 双层无缝管保护，确保光缆机械强度和级好的密封性；
◆ 精确的光纤余长控制，适合不同的使用环境；
◆采用 316L 不锈钢内层管和 A825 高镍铬合金钢外管，有很好的耐腐蚀强度；
◆中间铝层，增加光缆的阻氢性能；
技术参数
|
项目 |
项目 |
参数或说明 |
|
光纤 |
光纤类型 |
GIMM(50/125)CHT 150℃涂碳中温光纤 |
|
芯数 |
2 |
|
|
颜色标示 |
蓝色、 橙色 |
|
|
管内填充物 |
—— |
耐高温吸氢油膏 |
|
内无缝钢管 |
材质 |
SUS 316L |
|
外径 |
2.80±0.05mm |
|
|
铝管 |
材质 |
铝管 |
|
外径 |
4.4±0.1mm |
|
|
外无缝钢管 |
外径 |
6.35±0.05mm |
|
材质 |
A825 高镍铬合金钢 |
|
|
厚度 |
约 0.89mm |
|
|
外护套 |
材质 |
PP |
|
颜色 |
黄色 |
|
|
尺寸 |
11.0*11.0 (±0.5)mm |
|
|
最大衰减 |
最大衰减 （20℃) |
≤3.0 dB/km(850nm) |
|
≤1.2 dB/km(1300nm) |
||
|
机械特性 |
工作拉力 |
长期负载 6500N |
|
屈服强度 |
8500N |
|
|
最小破断拉力 |
≥14000N |
|
|
耐侧压 |
7000N/10cm |
|
|
耐静水压 |
≥120MPa |
|
|
工作压力 |
≥100MPa |
|
|
环境特性 |
工作温度 |
-40℃~+150℃ |
|
重量 |
光缆净重 |
约 230kg/km |
|
参照标准 |
国家、行标 |
GB/T 7424.2-2008； |
|
包装 |
包装材料 |
木轴 |
