产品介绍

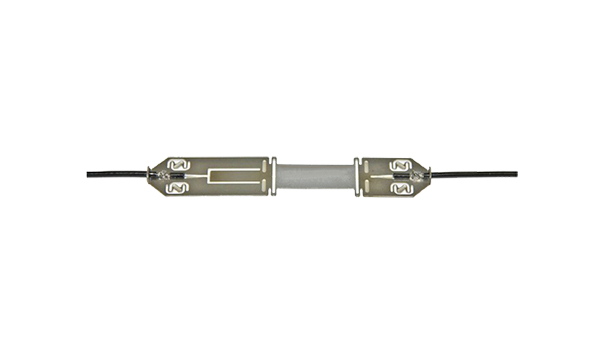

光纤光栅应变传感器(表贴型)
概述：
• 安装便捷，既能开展长期监测，也能进行短期监测，且可重复使用
• 单/双光栅可选，双光栅具有优良的温度补偿功能，非常适用于野外各种复杂的工程监测环境
• 尾纤采用PU披覆铠装光缆，具有优异的耐温性能和耐腐蚀、耐老化性能，适应长期野外存活环境
• 可选光纤金属化封装工艺，长期零点稳定、温度漂移微小、动态特性良好
|
型号 |
核心指标 |
精度 |
温度范围 |
封装方式 |
温度补偿 |
其他技术规格 |
|
QS-FST11010A |
量程：±1000με |
0.5%F.S. |
-30 - 85 ℃ |
金属 |
有 |
出纤类型：单端/双端出纤 |
|
QS-FST11015A |
量程：±1500με |
0.5%F.S. |
-30 - 85 ℃ |
金属 |
有 |
|
|
QS-FST11020A |
量程：±2000με |
0.5%F.S. |
-30 - 85 ℃ |
金属 |
有 |
|
|
QS-FST11025A |
量程：±2500με |
0.5%F.S. |
-30 - 85 ℃ |
金属 |
有 |
|
|
QS-FST11030A |
量程：±3000με |
0.5%F.S. |
-30 - 85 ℃ |
金属 |
有 |
|
|
QS-FST31010A |
量程：±1000με |
0.5%F.S. |
-30 - 85 ℃ |
PU绝缘材质 |
有 |

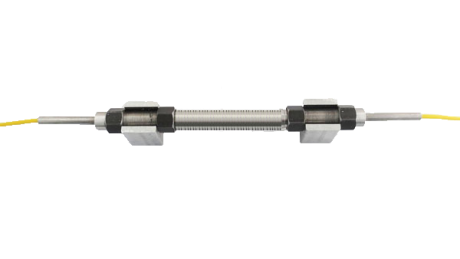

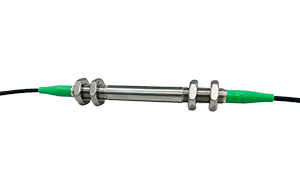

光纤光栅应变传感器(密封型)
概述：
主要用于混凝土、钢筋混凝土或可塑性材料如基础、桩基、桥梁、隧道、衬砌等内部应变测量，以便于长期观测器结构应力应变的变化并进行状态分析。采用特有的弹性梁结构，具有较高的测量分辨率和测量精度，其内部敏感元件，无电源、本质安全、不受电磁干扰及雷击损伤，且可通过光纤进行长距离传输。
特点：
• 安装便捷，适合进行长期监测，尤其适用于混凝土箱梁、其他混凝土浇筑结构、或水下结构等
• 单/双光栅可选，双光栅具有优良的温度补偿功能，非常适用于野外各种复杂的工程监测环境
• 尾纤采用PU披覆铠装光缆，具有优异的耐温性能和耐腐蚀、耐老化性能，适应长期野外存活环境
• 内部可选光纤金属化封装，长期零点稳定、温度漂移微小、动态特性良好
|
型号 |
核心指标 |
量程 |
精度 |
温度范围 |
安装方式 |
固定方式 |
|
QS-FBG-STRN230A |
±1500με，不锈钢管封装 |
±1500με |
0.5%F.S. |
-40~120℃ |
机械夹紧 |
焊接/机械固定 |
|
QS-FBG-STRN330A |
±2000με，不锈钢管封装 |
±2000με |
0.5%F.S. |
-40~120℃ |
机械夹紧 |
焊接/机械固定 |
|
QS-FBG-STRN430A |
±2500με，不锈钢管封装 |
±2500με |
0.5%F.S. |
-40~120℃ |
机械夹紧 |
焊接/机械固定 |
|
QS-FBG-STRN530A |
±3000με，不锈钢管封装 |
±3000με |
0.5%F.S. |
-40~120℃ |
机械夹紧 |
焊接/机械固定 |
